EP系列高精度光学式投影仪是集光学，精密机械，电子测量于一体化的精密测量仪器，用于对高精度工件或模具作尺寸、长度、形状、轮廓之精密放大投影检查，测量比对和测量结果的列表记录。EP系列高精密度光学式投影仪适用于精密工业如模具、工具、螺丝、齿轮、钟表、自动车床加工、光学部件、航空等等工业的制造、设计开发、品管检验与学术研究用途。EP系列高精密光学式投影仪的特点是：高精度，测量示值误差达(3+L/100)um，L为被测量长度(单位:mm)；在透射光照明下，轮廓测量误差小于0.08%。EP系列随机已经配备多全功能几何测量数据处理电子尺系统，并配有专用的微型打印机，可将测量结果打印出来。
EP-1 2515 光学投影仪
一、EP-1 2515反向投影仪器技术参数
l 机台行程(X,Y) ：250 mm×150 mm×90mm
l 分辨率：0.001mm/0.00005inch
l X、Y轴线性精度：U=±( 3+L/100 )μm
l 重复精度：±0.002 mm
l 投影屏尺寸：Φ300mm（刻有米字线）
l 投影旋转范围：0～360°
l 旋转角度分辨率：0.01°/1'
l 载物台尺寸：420 mm×250 mm
l 玻璃台尺寸：290 mm×190 mm
l 承载重量：10 kg
l 工件限高：75mm
l 物镜：10×、20×、50X (含半反透镜) 任选一件
l 焦距：75mm
l 照明系统：透射/半反射均为平行光，光源为24V，150W卤钨灯.
l 传动方式：光杆传动＋双导轨
l 操作方式：X、Y 手轮＋快移 Z 手轮
l 数据输出：数显显示、微型打印机打印
l 主机外形尺寸：810 mm×780 mm×1100 mm
l 整机外形尺寸：810 mm×780 mm×1750 mm
l 仪器总重：150 kg
l 电源：AC 220±10V/110±10V、50/60Hz
l 功率：max.400W
二、EP-1 2515反向投影仪器图片简介

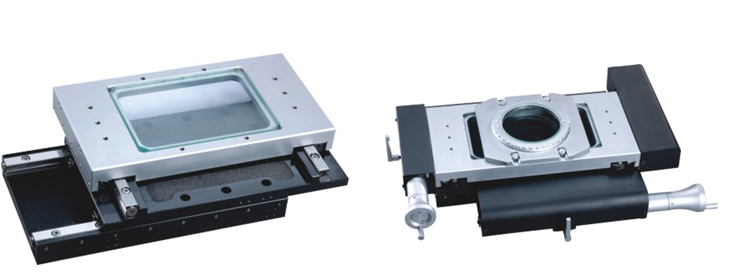

推力摩擦传动系统 高精度线性导轨

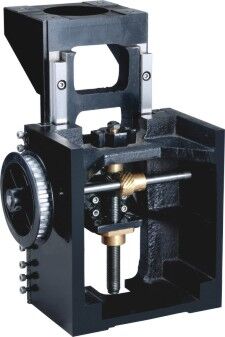

高稳定度机身底座
三、提供的技术资料
设备安装调试期间为用户提供如下资料：
1、原装说明书 1套
2．图像处理操作使用手册 1套
3．设备出厂时的检验证书、合格证书 1套
4．设备装箱清单 1套
四、产品设计和制造符合下列标准
1：符合EP-1 2515光学投影仪标准。
五、设备使用环境条件及工作时间
1、使用环境：温度 20±3 ℃
2、环境相对湿度：35%-65%
